| 能力、容量 | ||
|---|---|---|
| 最大旋径(刀具主轴/下刀塔) | mm | ø530/ø450 |
| 最大加工径(刀具主轴/下刀塔) | mm | ø450/ø250 |
| 最大加工长度 | mm | 1040 |
| 棒材通孔直径 | mm | ø52 |
| 行程 | ||
| X轴移动行程 | mm | 560 |
| Y轴移动行程 | mm | ±125 |
| Z轴移动行程 | mm | 1080+72 |
| X2轴移动行程 | mm | 165 |
| Z2轴移动行程 | mm | 1040 |
| W 轴移动行程 | mm | 1080 |
| B轴旋转角度 | 度 | -20°~200° |
| C轴旋转角度 | 度 | 360° |
| 进给速度 | ||
| X轴快速位移 | M/min | 36 |
| Y轴快速位移 | M/min | 36 |
| Z轴快速位移 | M/min | 36 |
| X2轴快速位移 | M/min | 20 |
| Z2轴快速位移 | M/min | 30 |
| W 轴快速位移 | M/min | 30 |
| B轴最高转速 | rpm | 25 |
| C轴最高转速 | rpm | 250 |
| 车削主轴 | ||
| S1夹头型式 | 8" | |
| S1夹头鼻端型式 | A2-6 | |
| S1孔径 | mm | ø61 |
| S1主轴最高转速 | rpm | 4500 |
| S1电机输出功率 | kw | 11/15 |
| S2夹头型式 | 8" | |
| S2夹头鼻端型式 | A2-6 | |
| S2孔径 | mm | ø61 |
| S2主轴最高转速 | rpm | 4500 |
| S2电机输出功率 | kw | 11/15 |
| 铣削主轴 | ||
| 主轴最高转速 | rpm | 12000 |
| 电机输出功率 | kw | 11/22 |
| B轴最小分割角度 | 度 | 0.001° |
| 刀具交换 | ||
| 刀具分度角度/位置 | 90°/4 | |
| 刀具型式 | HSK-63T | |
| 刀库容量 | 只 | 40 |
| 最大刀径(无邻刀) | mm | ø90(120) |
| 最大刀长 | mm | 250 |
| 最大刀重 | kg | 8 |
| 下刀塔 | ||
| 刀盘型式 | 12边 | |
| 刀座型式 | BMT45 | |
| 外径刀尺寸 | □20 | |
| 内径刀尺寸 | ø32 | |
| 动力刀转速 | rpm | 5000 |
| 动力刀马力 | kw | 2.8 |
| 控制器 | ||
| 系统型号 | SIEMENS840D | |
| 机器尺寸 | ||
| 机器高度 | mm | 2960 |
| 占地面积(不含排屑机) | mm | 4085x2916 |
| 机器重量 | kg | 15000 |
| 能源要求 | ||
| 电源容量 | KVA | 42 |
| 风压需求 | kg/cm³ | 6 |
- 标准配件
- 选用配件
- 需洽询
- 主轴系统
- 第一车削主轴最高转速 4500 RPM
- 第二车削主轴最高转速 4500 RPM
- 铣削主轴最高转速 12000 RPM
- 铣削主轴最高转速 20000 RPM
- 夹头8"
- 夹头10"
- 套筒夹头
- NC尾座(TM-2500)
- 顶针尾座(W轴)
- 旋转顶针
- 固定顶针
- 尾座后拉系统
- 自动安装富主轴顶针
- 高精度对应
- X/Y/Z轴光学尺
- X/Y/Z轴导杆中空冷却
- B轴光学尺
- C轴编码器
- 主轴冷却系统
- 量测系统
- 刀具主轴车/铣刀量测系统(波龙)
- 工件量测系统
- 车铣轴(B/C)中心校正系统
- 下刀塔车/铣车刀量测系统(波龙)
- 环境对应
- 油雾回收器
- 切削液对应
- 高压冷却液系统 (30Bar)
- 高压冷却液系统 (70Bar)
- 切削液水位计
- 切削液水位计+温度计
- 中心架
- 中心架
- 控制器系统
- FANUC 31i-B (五轴四联动)
- FANUC 31i-B5 (五轴五联动)
- 西门子840D (五轴五联动)
- 切削处理
- 履带排屑机
- 蓄屑车(定轴)
- 蓄屑车(旋转轴)
- 切屑过滤系统
- 自动化对应
- 棒材自动送料机
- 工件捕捉器系统
- 前门自动门
- 刀库储刀系统
- 储刀数量 36T(TM-2500/2500S)

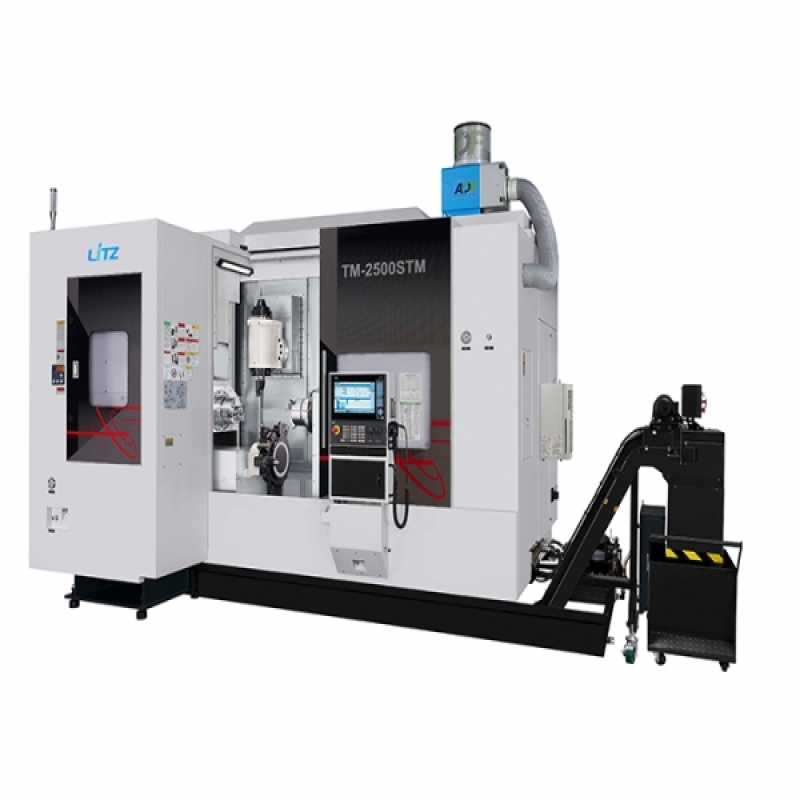

- 储刀数量 40T(TM-2500STM)
- 储刀数量 72T(TM-2500/2500S)
- 储刀数量 80T(TM-2500STM)
- 刀具规格
- HSK 63T
- CAPTO C6
- 刀塔系统(TM-2500STM)
- 搪孔持刀座
- 端面持刀座
- 外径持刀座
- 轴向动力刀座
- 径向动力刀座
- 搪孔刀套筒
- 加工功能
- 滚齿功能
- 安全措施
- CE规范
- 2连式脚踏开关
- 稳压器
- 变压器
