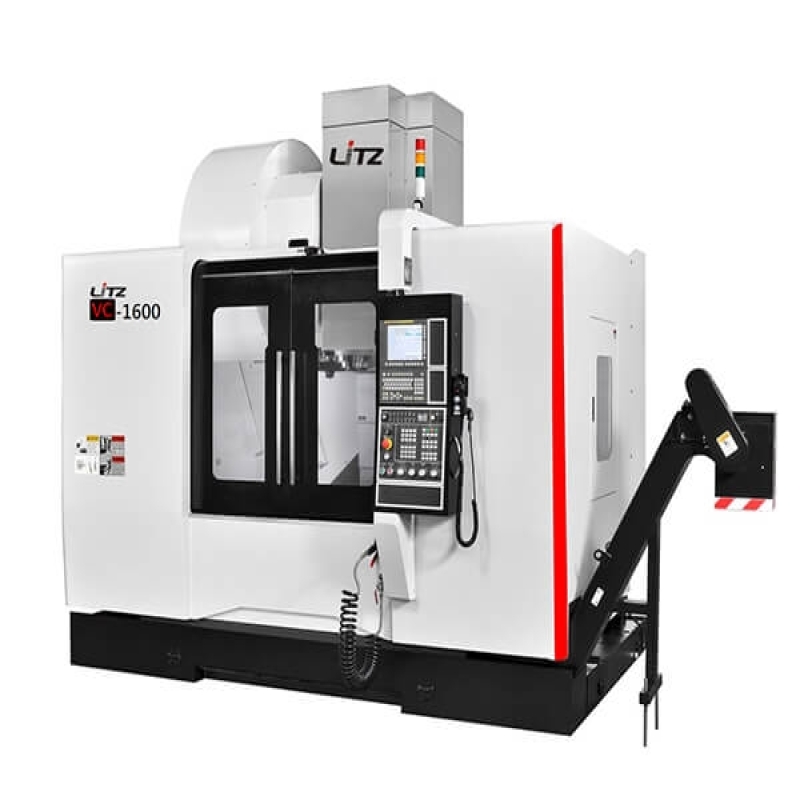

| 机型 | VC-1400A(B) | VC-1600A(B) | VC-2000A(B) | |
|---|---|---|---|---|
| 三轴行程 | ||||
| X轴行程 | mm | 1400 | 1600 | 2000 |
| Y轴行程 | mm | 800 | 900 | 900 |
| Z轴行程 | mm | 740 | 800 | 800 |
| 主轴鼻端至工作台面 | mm | 100~840 | 100~900 | 100~900 |
| 主轴 | ||||
| 主轴转速 | rpm | 10000(6000) | 10000(6000) | 10000(6000) |
| 自动刀具交换系统 | ||||
| 刀具数量 | 只 | 30(24) | 30(24) | 30(24) |
| 最大刀具直径(有临刀/无临刀) | mm | 85/150 | 125/225 | 125/225 |
| 最大刀具长度 | mm | 300 | 350 | 350 |
| 最大刀具重量 | kg | 7(15) | 15 | 15 |
| 刀具交换方式 | ARM | ARM | ARM | |
| 刀具规格 | BT-40(BT-50) | BT-40(BT-50) | BT-40(BT-50) | |
| 马达 | ||||
| 主轴马达 | kw | 15/18.5 | 15/18.5 | 15/18.5 |
| X/Y/Z轴马达 | kw | 4/4/4 | 4/4/4 | 4/4/4 |
| 工作台 | ||||
| 工作面积 | mm | 1500x800 | 1700x850 | 2100x850 |
| 工作台最大荷重 | kg | 1600 | 2000 | 3000 |
| T型槽(槽x宽x中心距) | mm | 7x18x100 | 7x18x100 | 7x18x100 |
| 快速位移 | ||||
| X轴快速位移 | M/min | 20 | 20 | 20 |
| Y轴快速位移 | M/min | 20 | 20 | 20 |
| Z轴快速位移 | M/min | 20 | 硬轨15 | 硬轨15 |
| 切削进给速度 | mm/min | 1-20000 | 1-20000 | 1-20000 |
| 控制器 | ||||
| FANUC | OIMF PLUS | OIMF PLUS | OIMF PLUS | |
| 其他项目 | ||||
| 机器重量 | kg | 14500(15000) | 19000(19500) | 21000(26000) |
| 电源需求量 | KVA | 42 | 42 | 42 |
| 水箱容量 | L | 500 | 500 | 550 |
| 空压源 | kg/cm² | 6 | 6 | 6 |
- 标准配件
- 选用配件
- 需洽询
| VC-1400A | VC-1400B | VC-1600A | VC-1600B | VC-2000A | VC-2000B | |
|---|---|---|---|---|---|---|
| 主轴 | ||||||
| 主轴转速6000RPM(皮带式) | — | ● | — | ● | — | ● |
| 主轴转速8000RPM(皮带式) | — | ○ | — | ○ | — | ○ |
| 主轴转速10000RPM(皮带式) | ● | — | ● | — | ● | — |
| 主轴转速12000RPM(皮带式) | ○ | — | ○ | — | ○ | — |
| 主轴转速8000RPM(直结式) | — | ○ | — | ○ | — | ○ |
| 主轴转速10000RPM(直结式) | — | ○ | — | ○ | — | ○ |
| 主轴转速12000RPM(直结式) | ○ | — | ○ | — | ○ | — |
| 主轴转速15000RPM(直结式) | ○ | — | ○ | — | ○ | — |
| 主轴转速15000RPM(内藏式) | ○ | — | ○ | — | ○ | — |
| 主轴转速20000RPM(内藏式) | ○ | — | ○ | — | ○ | — |
| 主轴气幕防尘系统 | ● | ● | ● | ● | ● | ● |
| 冷却系统 | ||||||
| 主轴外可程式吹气系统 | ● | ● | ● | ● | ● | ● |
| 油路刀把用止动块 | ○ | ○ | ○ | ○ | ○ | ○ |
| 环状喷水 | ○ | ○ | ○ | ○ | ○ | ○ |
| 切削液冷却系统 | ○ | ○ | ○ | ○ | ○ | ○ |
| 排屑系统 | ||||||
| 机内螺旋排屑器 | ● | ● | ● | ● | ● | ● |
| 水屑同向 | ○ | ○ | ○ | ○ | ○ | ○ |
| 履带式排屑机 | ○ | ○ | ○ | ○ | ○ | ○ |
| 蓄屑车 | ○ | ○ | ○ | ○ | ○ | ○ |
| 机台清洗水枪 | ● | ● | ● | ● | ● | ● |
| 机台清理风枪 | ● | ● | ● | ● | ● | ● |
| 冲屑装置 | ○ | ○ | ○ | ○ | ○ | ○ |
| 全罩板金 | ● | ● | ● | ● | ● | ● |
| 量测系统 | ||||||
| 刀具量测系统 | ○ | ○ | ○ | ○ | ○ | ○ |
| 工件量测系统 | ○ | ○ | ○ | ○ | ○ | ○ |
| 油水分离机 | ||||||
| 圆盘式油水分离机 | ○ | ○ | ○ | ○ | ○ | ○ |
| 机台油水分离系统 | ● | ● | ● | ● | ● | ● |
| ATC系统 | ||||||
| 自动刀具交换机构(ATC) | ● | ● | ● | ● | ● | ● |
| 刀具规格BT-40 | ● | — | ● | — | ● | — |
| 刀具规格BT-50 | — | ● | — | ● | — | ● |
| 刀臂式刀库24T | — | ● | — | ● | — | ● |
| 刀臂式刀库30T | ● | — | ● | — | ● | — |
| 刀臂式刀库32T | — | ○ | — | ○ | — | ○ |
| 刀臂式刀库40T | ○ | — | ○ | — | ○ | — |
| 三轴传动系统 | ||||||
| 三轴中空冷却系统(CTB) | ○ | ○ | ○ | ○ | ○ | ○ |
| 三轴滚柱线轨 | ○ | ○ | ○ | ○ | ○ | ○ |
| 三轴光学尺 | ○ | ○ | ○ | ○ | ○ | ○ |
| Z轴刹车马达系统 | ● | ● | ● | ● | ● | ● |
| 控制器 | ||||||
| FANUC 0iMF-Plus | ● | ● | ● | ● | ● | ● |
| 三菱M80 | ○ | ○ | ○ | ○ | ○ | ○ |
| 西门子828D | ○ | ○ | ○ | ○ | ○ | ○ |
| 电器部分 | ||||||
| 工作灯 | ● | ● | ● | ● | ● | ● |
| 警示灯 | ● | ● | ● | ● | ● | ● |
| M30自动断电系统 | ● | ● | ● | ● | ● | ● |
| 电气箱热交换系统 | ● | ● | ● | ● | ● | ● |
| 电气箱空调系统 | ○ | ○ | ○ | ○ | ○ | ○ |
| 其他 | ||||||
| 第四轴(旋转轴) | ○ | ○ | ○ | ○ | ○ | ○ |
| 油雾收集器 | ○ | ○ | ○ | ○ | ○ | ○ |
