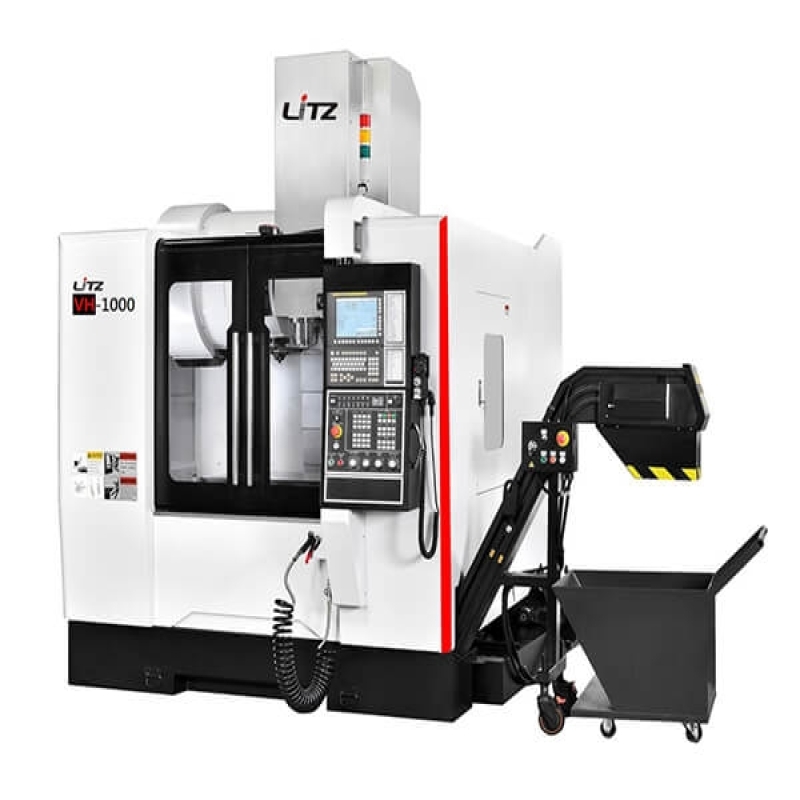

| 机型 | VH-600A | VH-800A | VH-1000A | VH-1100A | VH-1300A | |
|---|---|---|---|---|---|---|
| 三轴行程 | ||||||
| X行程 | mm | 610 | 800 | 1000 | 1100 | 1300 |
| Y行程 | mm | 450 | 540 | 540 | 610 | 610 |
| Z行程 | mm | 510 | 525 | 525 | 600 | 600 |
| 鼻端到工作台表面 | mm | 85~595 | 100~625 | 100~625 | 85~685 | 85~685 |
| 主轴中心到立柱表面 | mm | 490 | 570 | 570 | 655 | 655 |
| 工作台表面到地板 | mm | 940 | 970 | 970 | 1030 | 1030 |
| 主轴 | ||||||
| 主轴转速 | RPM | 12000 | 12000 | 12000 | 12000 | 12000 |
| 自动刀具交换系统 | ||||||
| 刀具数量 | T | 24 | 24 | 24 | 24 | 24 |
| 最大刀长 | mm | 200 | 300 | 300 | 300 | 300 |
| 最大刀重 | kg | 7 | 7 | 7 | 7 | 7 |
| 刀具交换方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀具规格 | BBT-40 | BBT-40 | BBT-40 | BBT-40 | BBT-40 | |
| 马达 | ||||||
| 主轴马达 | kw | 11/15 | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| XYZ轴马达 | kw | 3 / 3 / 4 | 3 / 3 / 4 | 3 / 3 / 4 | 4 / 4 / 4 | 4 / 4 / 4 |
| 工作台 | ||||||
| 工作台尺寸 | mm | 700x450 | 950x520 | 1150x520 | 1200x600 | 1420x600 |
| 最大荷重 | kg | 350 | 500 | 500 | 1000 | 1000 |
| T槽宽度 | mm | 18 | 18 | 18 | 18 | 18 |
| T槽沟数 | 沟 | 5 | 5 | 5 | 5 | 5 |
| T槽间距 | mm | 80 | 100 | 100 | 100 | 100 |
| 快速位移 | ||||||
| X轴快速位移 | M/min | 60 | 60 | 60 | 48 | 48 |
| Y轴快速位移 | M/min | 60 | 60 | 60 | 48 | 48 |
| Z轴快速位移 | M/min | 30 | 30 | 30 | 24 | 24 |
| 控制器 | ||||||
| 控制器系统 | FANUC | 0i-MF PLUS 3 | 0i-MF PLUS 3 | 0i-MF PLUS 3 | 0i-MF PLUS 3 | 0i-MF PLUS 3 |
| 其他项目 | ||||||
| 机器重量 | kg | 4620 | 6700 | 7000 | 7300 | 7600 |
| 水箱容量 | L | 275 | 355 | 370 | 440 | 460 |
| 电力总需求 | KVA | 25 | 25 | 25 | 35 | 35 |
| 空压源 | kg/cm² | 6 | 6 | 6 | 6 | 6 |
- 标准配件
- 选用配件
- 需洽询
| VH-600A | VH-800A | VH-1000A | VH-1100A | VH-1300A | |
|---|---|---|---|---|---|
| 主轴 | |||||
| 主轴转速8000RPM(直结式) | — | — | — | — | — |
| 主轴转速10000RPM(直结式) | — | — | — | — | — |
| 主轴转速12000RPM(直结式) | ● | ● | ● | ● | ● |
| 主轴转速15000RPM(直结式) | ○ | ○ | ○ | ○ | ○ |
| 主轴转速15000RPM(内藏式) | ○ | ○ | ○ | ○ | ○ |
| 主轴转速20000RPM(内藏式) | ○ | ○ | ○ | ○ | ○ |
| 水冷机高精度(内藏主轴必选) | ○ | ○ | ○ | ○ | ○ |
| 主轴气幕防尘系统 | ● | ● | ● | ● | ● |
| 冷却系统 | |||||
| 主轴外可程式吹气系统 | ● | ● | ● | ● | ● |
| 油路刀把用止动块 | ○ | ○ | ○ | ○ | ○ |
| 环状喷水 | ○ | ○ | ○ | ○ | ○ |
| 切削液冷却系统 | ○ | ○ | ○ | ○ | ○ |
| 排屑系统 | |||||
| 机内螺旋排屑器 | ● | ● | ● | ● | ● |
| 履带式排屑机 | ○ | ○ | ○ | ○ | ○ |
| 蓄屑车 | ● | ● | ● | ● | ● |
| 机台清洗水枪 | ● | ● | ● | ● | ● |
| 机台整理风枪 | ● | ● | ● | ● | ● |
| 冲屑装置 | ○ | ○ | ○ | ○ | ○ |
| 全罩板金 | ● | ● | ● | ● | ● |
| 量测系统 | |||||
| 刀长量测系统 | ○ | ○ | ○ | ○ | ○ |
| 工件量测系统 | ○ | ○ | ○ | ○ | ○ |
| 工厂与车间 | |||||
| 生产管理与网路服务 | |||||
| 人机界面-智能机 | |||||
| 油雾淨化 | ○ | ○ | ○ | ○ | ○ |
| 油水分离机 | |||||
| 圆盘式油水分离机 | ○ | ○ | ○ | ○ | ○ |
| 机台油水分离机系统 | ● | ● | ● | ● | ● |
| ATC系统 | |||||
| 自动刀具交换机构 | ● | ● | ● | ● | ● |
| 刀具规格BBT-40 | ● | ● | ● | ● | ● |
| 刀具规格BBT-50 | — | — | — | — | — |
| 刀臂式刀库24T | ● | ● | ● | ● | ● |
| 刀臂式刀库30T | — | ○ | ○ | — | — |
| 刀臂式刀库32T | — | ○ | ○ | ○ | ○ |
| 三轴传动系统 | |||||
| 三轴中空冷却系统(CTB) | ○ | ○ | ○ | ○ | ○ |
| 三轴滚柱线轨 | ○ | ○ | ○ | ○ | ○ |
| 三轴光学尺 | ○ | ○ | ○ | ○ | ○ |
| Z轴刹车马达系统 | ● | ● | ● | ● | ● |
| 控制器 | |||||
| FANUC | ● | ● | ● | ● | ● |
| 三菱M80 | ○ | ○ | ○ | ○ | ○ |
| 西门子828D | |||||
| 电器部分 | |||||
| 工作灯 | ● | ● | ● | ● | ● |
| 警示灯 | ● | ● | ● | ● | ● |
| M30自动断电系统 | ● | ● | ● | ● | ● |
| 电器箱热交换器系统 | ● | ● | ● | ● | ● |
| 电气箱空调系统 | ○ | ○ | ○ | ○ | ○ |
| 其他 | |||||
| 第四轴(旋转轴) | ○ | ○ | ○ | ○ | ○ |
