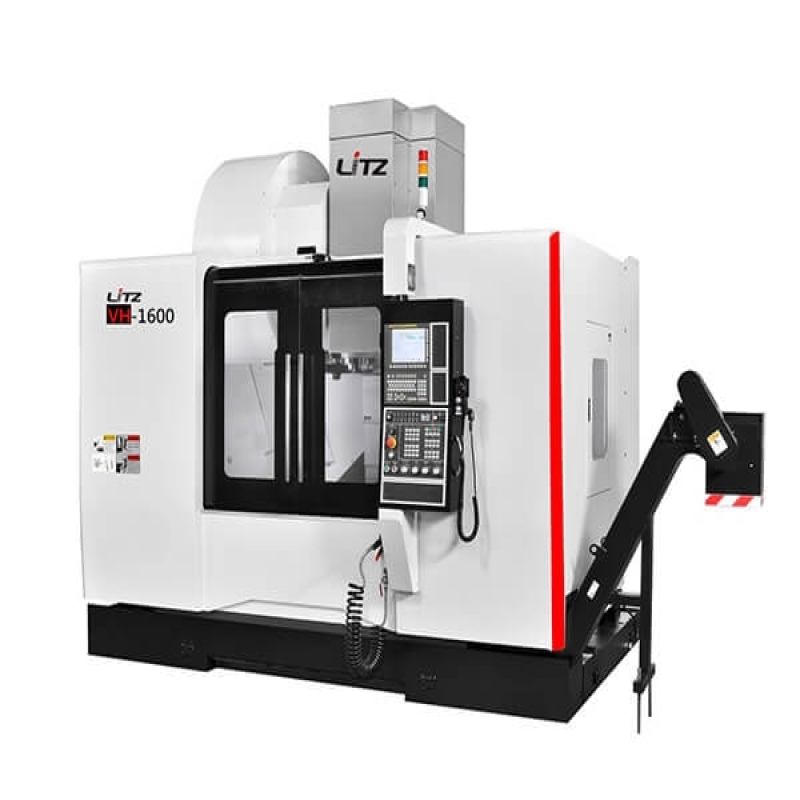

| 机型 | VH-1600A | VH-1600B | VH-2000A | VH-2000B | |
|---|---|---|---|---|---|
| 三轴行程 | |||||
| X行程 | mm | 1600 | 1600 | 2000 | 2000 |
| Y行程 | mm | 900 | 900 | 900 | 900 |
| Z行程 | mm | 800 | 800 | 800 | 800 |
| 鼻端到工作台表面 | mm | 100~900 | 100~900 | 100~900 | 100~900 |
| 主轴 | |||||
| 主轴转速 | RPM | 12000 | 8000 | 12000 | 8000 |
| 自动刀具交换系统 | |||||
| 刀具数量 | T | 30 | 24 | 30 | 24 |
| 可用最大刀具直径 | 80/150 | 125/250 | 80/150 | 125/250 | |
| 最大刀长 | mm | 300 | 350 | 300 | 350 |
| 最大刀重 | kg | 7 | 15 | 7 | 15 |
| 刀具交换方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀具规格 | BBT-40 | BBT-50 | BBT-40 | BBT-50 | |
| 马达 | |||||
| 主轴马达 | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| XYZ轴马达 | kw | 4 / 4 / 4 | 4 / 4 / 4 | 4 / 4 / 4 | 4 / 4 / 4 |
| 工作台 | |||||
| 工作面积 | mm | 1700x850 | 1700x850 | 1700x850 | 1700x850 |
| 最大荷重 | kg | 1500 | 1500 | 1500 | 1500 |
| T型槽(槽x宽x中心距) | mm | 7x18x100 | 7x18x100 | 7x18x100 | 7x18x100 |
| 快速位移 | |||||
| X轴快速位移 | M/min | 36 | 36 | 36 | 36 |
| Y轴快速位移 | M/min | 36 | 36 | 36 | 36 |
| Z轴快速位移 | M/min | 24 | 24 | 24 | 24 |
| 切削进给速度 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | |
| 控制器 | |||||
| 控制器系统 | FANUC | 0i-MF PLUS 3 | 0i-MF PLUS 3 | 0i-MF PLUS 3 | 0i-MF PLUS 3 |
| 其他项目 | |||||
| 机器重量 | kg | 19000 | 21000 | 19000 | 21000 |
| 水箱容量 | L | 42 | 42 | 42 | 42 |
| 电力总需求 | KVA | 500 | 550 | 500 | 550 |
| 空压源 | kg/cm² | 6 | 6 | 6 | 6 |
- 标准配件
- 选用配件
- 需洽询
| VH-1600A | VH-1600B | VH-2000A | VH-2000B | |
|---|---|---|---|---|
| 主轴 | ||||
| 主轴转速8000RPM(直结式) | — | ● | — | ● |
| 主轴转速10000RPM(直结式) | — | ○ | ○ | — |
| 主轴转速12000RPM(直结式) | ● | — | ● | — |
| 主轴转速15000RPM(直结式) | ○ | — | ○ | — |
| 主轴转速15000RPM(内藏式) | ○ | — | ○ | — |
| 主轴转速20000RPM(内藏式) | ○ | — | ○ | — |
| 水冷机高精度(内藏主轴必选) | ○ | ○ | ○ | ○ |
| 主轴气幕防尘系统 | ● | ● | ● | ● |
| 冷却系统 | ||||
| 主轴外可程式吹气系统 | ● | ● | ● | ● |
| 油路刀把用止动块 | ○ | ○ | ○ | ○ |
| 环状喷水 | ○ | ○ | ○ | ○ |
| 切削液冷却系统 | ○ | ○ | ○ | ○ |
| 排屑系统 | ||||
| 机内螺旋排屑器 | ● | ● | ● | ● |
| 履带式排屑机 | ○ | ○ | ○ | ○ |
| 蓄屑车 | ● | ● | ● | ● |
| 机台清洗水枪 | ● | ● | ● | ● |
| 机台整理风枪 | ● | ● | ● | ● |
| 冲屑装置 | ○ | ○ | ○ | ○ |
| 全罩板金 | ● | ● | ● | ● |
| 量测系统 | ||||
| 刀长量测系统 | ○ | ○ | ○ | ○ |
| 工件量测系统 | ○ | ○ | ○ | ○ |
| 工厂与车间 | ||||
| 生产管理与网路服务 | ||||
| 人机界面-智能机 | ||||
| 油雾淨化 | ○ | ○ | ○ | ○ |
| 油水分离机 | ||||
| 圆盘式油水分离机 | ○ | ○ | ○ | ○ |
| 机台油水分离机系统 | ● | ● | ● | ● |
| ATC系统 | ||||
| 自动刀具交换机构 | ● | ● | ● | ● |
| 刀具规格BBT-40 | ● | — | ● | — |
| 刀具规格BBT-50 | — | ● | — | ● |
| 刀臂式刀库24T | — | ● | — | ● |
| 刀臂式刀库30T | ● | — | ● | — |
| 刀臂式刀库32T | — | ○ | — | ○ |
| 刀臂式刀库40T | ○ | — | ○ | — |
| 三轴传动系统 | ||||
| 三轴中空冷却系统(CTB) | ○ | ○ | ○ | ○ |
| 三轴滚柱线轨 | ○ | ○ | ○ | ○ |
| 三轴光学尺 | ○ | ○ | ○ | ○ |
| Z轴刹车马达系统 | ● | ● | ● | ● |
| 控制器 | ||||
| FANUC | ● | ● | ● | ● |
| 三菱M80 | ○ | ○ | ○ | ○ |
| 西门子828D | ||||
| 电器部分 | ||||
| 工作灯 | ● | ● | ● | ● |
| 警示灯 | ● | ● | ● | ● |
| M30自动断电系统 | ● | ● | ● | ● |
| 电器箱热交换器系统 | ● | ● | ● | ● |
| 电气箱空调系统 | ○ | ○ | ○ | ○ |
| 其他 | ||||
| 第四轴(旋转轴) | ○ | ○ | ○ | ○ |
