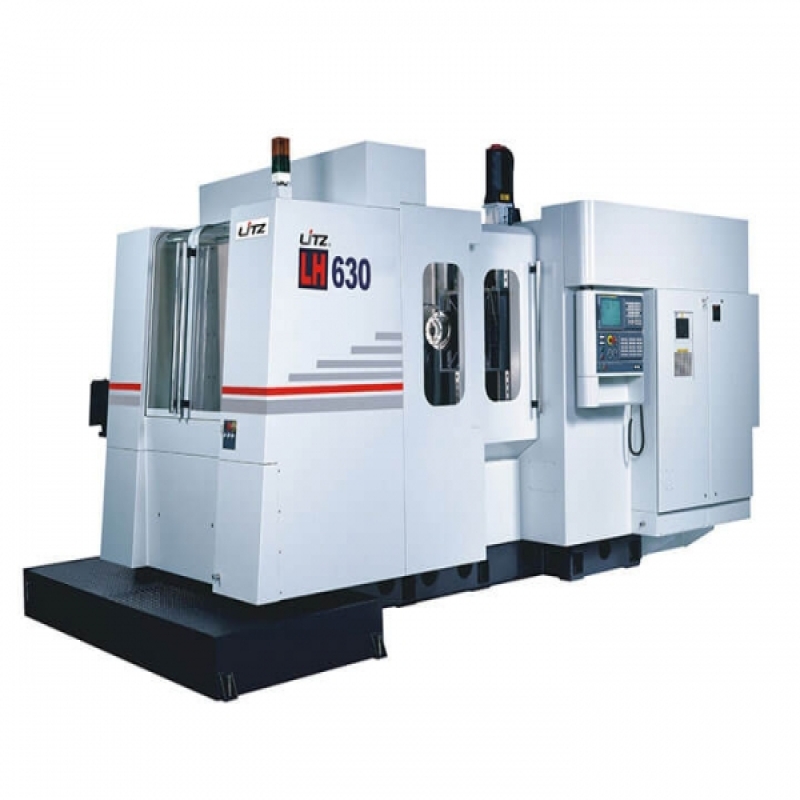

| 行程 | ||
|---|---|---|
| X / Y / Z 轴行程 | mm | 1000/850/950 |
| 主轴中心至工作台面 | mm | 100-950 |
| 主轴鼻端至工作台中心 | mm | 150-1100 |
| 工作台 | ||
| 工作台面积 | mm | 630x630 |
| 最大工件尺寸 | mm | Ø 1000 |
| 工作台最大荷重 | kg | 1000 |
| 工件最大高度 | mm | 1000 |
| 工作台表面配置 | mm | 24-M16 Pitch 125 |
| 工作台最小分割角度 | 1° | |
| 主轴 | ||
| 主轴最高转速 | RPM | 6000 |
| 主轴速度变换数 | RPM | - |
| 主轴最大切削扭矩 ( 标准 ) | N-m | 165 |
| 主轴端孔斜度 | 7/24 Taper , NO.50 | |
| 主轴轴承内径 | mm | 100 |
| 主轴传动方式 | 皮带式 | |
| 给进 | ||
| 三轴快速位移 | mm/min | 32000 |
| 切削给进 | mm/min | 1-10000 |
| 手动给进 | mm/min | 1260 |
| 自动换刀装置 | ||
| 刀柄型式 | ISO 50 或 BBT-50 | |
| 刀具储存容量 | 只 | 40 |
| 最大刀具直径 ( 邻近无刀具直径 ) | mm | 120(230) |
| 刀具最大长度 | mm | 450 |
| 刀具最大重量 | kg | 20 |
| ATC 交换时间 ( T to T ) | 秒 | 5 |
| 选刀方式 | 定址式 | |
| 工作台自动交换系统 | ||
| 工作台数 | 只 | 2 |
| 工作台交换方式 | 迴转式 | |
| 自动工作台交换时间 | 秒 | 18 |
| 控制器系统 | ||
| FANUC | 0i-MF | |
| 马达 | ||
| 主轴马达功率 | KW | 22/26 |
| 主轴马达扭力 | N.m | 165 |
| X / Y / Z /轴马达功率 | KW | 7 / 7 / 7 / 3 |
| 油压系统马达 | KW | 2.2 |
| 切削系统马达 | KW | 1.6 |
| 动力供给 | ||
| 电力需求 | KVA | 42 |
| 油 / 水箱容量 | ||
| 油压系统容量 | L | 60 |
| 润滑系统容量 | L | 4 |
| 切削系统容量 | L | 800 |
| 机械尺寸 | ||
| 机械高度 | mm | 3362 |
| 佔地面积 | mm | 5966x3570 |
| 机械重量 | kg | 23000 |
- 标准配件
- 选用配件
- 需洽询
- 主轴
- 主轴转速 6000RPM
- 主轴油冷机
- 主轴气幕系统
- 主轴皮带传动
- 三轴传动系统
- 三轴滚柱线轨
- 三轴中空冷却系统
- 三轴光学尺
- 第四轴光学尺
- 工作台单元
- 工作台 1 ˚ 分割
- 工作台 0.001 ˚ 分割
- 工作台 M16 固定孔
- 工作台 T 型槽
- 冷却系统
- 切削液环状喷水
- 主轴外吹气系统
- 主轴中心出水系统
- 排屑系统
- 刮版式排屑机
- 蓄屑车
- 机内螺旋排屑器
- 机内油水分离系统
- 机顶冲屑系统
- 圆盘式油水分离机
- 安全系统
- 前门 / 侧门安全开关
- CE 安全规范
- 量测系统
- 刀长量测系统 NC - 4S
- 工作量测系统 RMP - 60
- 刀具断刀检知 ( 刀库 )
- ATC 与刀库系统
- 储刀刀具数 40T
- 刀具规格 BBT
- 刀具规格 CAT
- 刀具规格 NO.50
- 电器部分
- M30 自动断线系统
- 工作灯 ( 照明 )
- 警示灯
- 电气箱冷气系统
- 电气箱热交换器
- 控制器
- FANUC 31i
- FANUC 0iMF
- 其他
- 油雾回收单元
- 旋转视窗
